產品別稱 ：       大功率標準源、1000A源、 大電流源、三相大功率源、大功率源  、  三相大功率標準源、三相大功率試驗臺、 電力儀表試驗工裝平臺、低壓斷路器校驗臺、無功補償控制器檢測臺、電能表試驗裝置、電力儀表老化試驗電源、大功老化試驗臺、電力標準功率源 、電力儀表檢測調試臺、智能斷路器檢測試驗臺、    電氣工裝試驗裝置

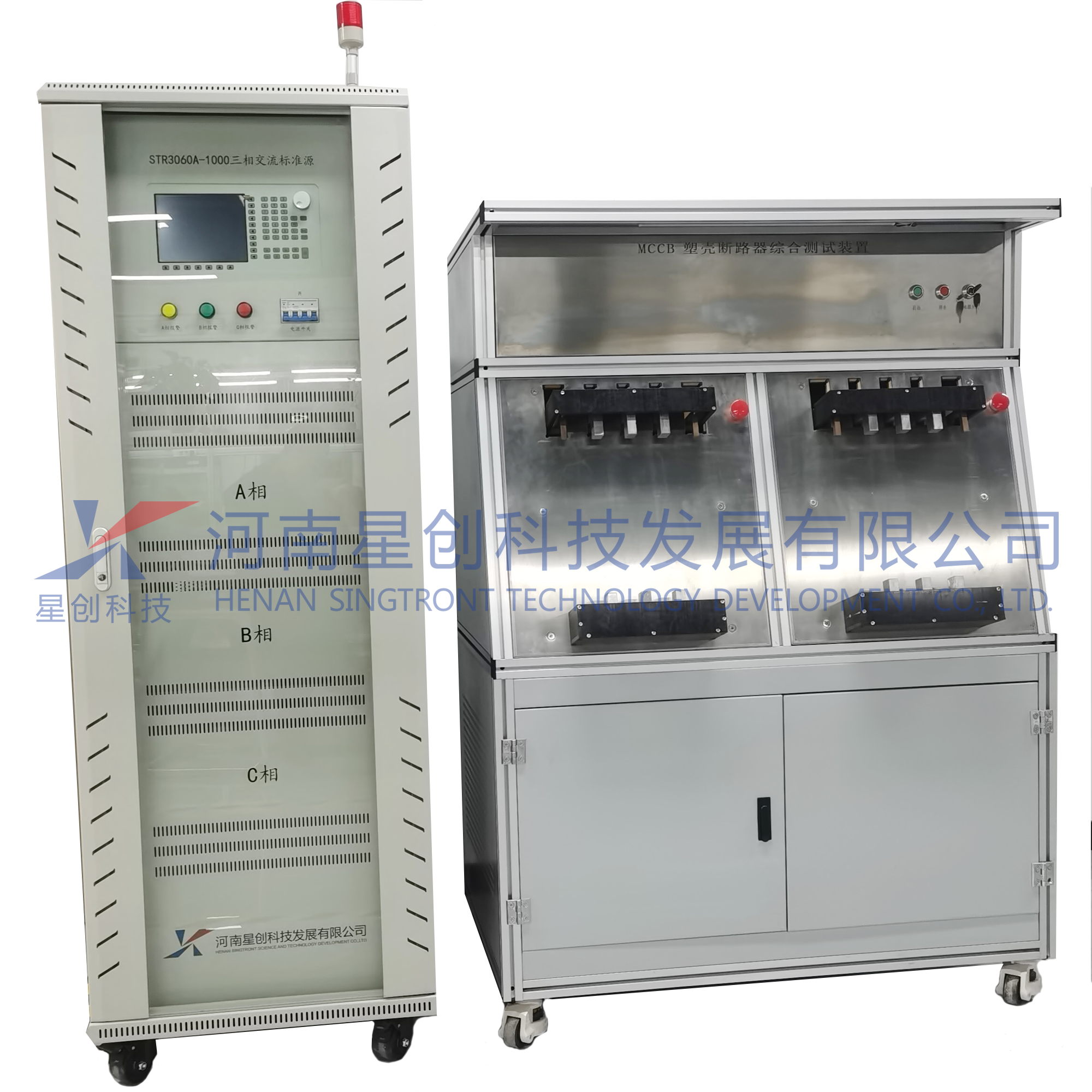

     STR3060A-1000三相大功率標準源，被廣泛應用于各種電力儀表檢測試驗、各種低壓電器產品試驗、各種電力產品老化調試試驗、各種高低壓智能斷路器產品檢測試驗、各種電氣產品流水線改造等以及各電力試驗研究院、計量檢測機構、、各種高校電氣模擬仿真試驗教學等等。

  一、產品主要功能

1、可輸出高穩定度、高準確度、高線性度的三相工頻電壓、電流、相位、頻率、功率、功率因數信號。

2、設備具備豐富的試驗點編輯功能，可自由任意設置各種所需試驗點，方便實現自動化操作。

3、可輸出高準確度2-51次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。

4、高達32項電參數精確測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相配，令使用體驗幾近完美。

5、具有三路電能脈沖輸入輸出接口，同時校驗三塊單（三）相電能表誤差，可作為電能表檢定裝置使用。

6、具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。

7、具有超強的電容負載驅動能力，極強的抗干擾能力，可滿足各種性質負載要求。

8、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議完全開放，方便用戶進行二次開發。

二、 主要技術指標

1、  交流電壓輸出

量程：600V、380V、220V、100V、57.7V ；   調節范圍：(0-120)%RG

調節細度：0.01%RG；                 準確度：  0.05%RG

穩定度：≤0.02%/3min；             輸出功率：每相500VA

滿負載調整率：0.02%RG；           失真度：≤0.1%（非容性負載）

2、  交流電流輸出

量程： 1000A(2000A)、100A、20A、5A、1A、0.2A、0.05A；  調節范圍:  (0～120)%RG

調節細度:  0.01%RG；                準確度：0.05%RG

穩定度：≤0.02%/3min；

輸出功率： 每相1A/ 60VA,  5A/100VA ,   100A/(200VA-500VA) , 1000A /(2500VA-3500VA  )

滿負載調整率：0.02%RG；           失真度：≤0.1%（非容性負載）

3、有功功率:   準確度：0.05%RG       穩定度：0.01%RG/3min

4、 相  位： 0°～359.999° ；調節細度： 0.001°； 準確度： 0.02°；

5、  頻  率：40Hz～70Hz；   調節細度0.0001Hz ；  準確度： 0.001Hz；

6、 功率因數：  -1～0～+1 ；調節細度： 0.0001  ；  準確度： 0.001；

7、諧波輸出：諧波次數：2-51次 ； 諧波含量設置范圍：0～40%

           諧波含有率設置準確度：   設置值±0.1%
